Новости по ресиверу "Openbox S1"

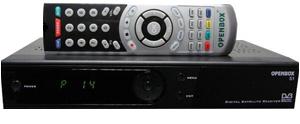

Ресивер "Openbox S1"



Получил для тестирования один из первых, серийно произведённых ресиверов "Openbox S1"

Я уже более 15 лет профессионально занимаюсь спутниковым телевидением. Очень много различных ресиверов побывало у меня в руках.

Повозившись немного с новым аппаратом, я пришёл к выводу, то этот тюнер близок к тому пределу, что вообще удастся добиться от дигитального ресивера.

Если программисты "отшлифуют" в софте все заявленные способности ресивера, если не проявится какая-то серийная неисправность, навсегда останется в памяти, что лучшим, не "HD-ресивером", по своей стоимости и возможностям были ресиверы типа "Openbox S1".



Будут совершенствовать "HD-ресиверы", может быть появится что-то принципиально новое в спутниковом телевидении, но вряд ли ещё кто-то профинансирует производство и софтовую поддержку дигитального ресивера такого уровня. Фирмы заказывают и возятся теперь только с ресиверами "высокой чёткости".



Да, конечно, было бы очень не плохо если бы такой аппарат появился на несколько лет раньше. Но, давайте не будем забывать, что миллионы людей ещё смотрят аналоговое телевидение.

У нас в Германии, по статистическим данным, ещё около 600 тысяч клиентов будут пользоваться аналоговыми ресиверами до апреля 2012 года.

Вот сомневаюсь я, что каждый "Bauer", у которого перестанет показывать его замшелый, аналоговый ресивер, пойдёт в магазин и купит себе "HD-ресивер" с линуксом.



Я работаю непосредственно с конечными покупателями. Многие ещё на пороге заявляют, что им нужен недорогой, хороший, надёжный и простой в управлении ресивер, а "высокая чёткость" им "по барабану". Такому покупателю я смогу уверенно предложить "Openbox S1".



Меня особенно впетчатлила какая-то серьёзность и стабильность его работы - никакой истеричности, никаких дёрганий, раздумываний и метаний. Всё работает чётко и быстро.



Просто отлично то, что к нему подходят все эдиторы, ключи и сеттинги от модельного ряда ресиверов "Openbox 8XX".



Не знаю другого такого ресивера, что способен так хорошо работать с таким количеством оригинальных карт на разные системы кодирования.



Радуют возможности аппарата связанные с использованием USB-разьёма.



Это прямо завлекалочка для любителей халявы. Можно купить одну официальную карту и методом домашнего шаринга легко раскидать подписку на восемь соседей имеющих такие-же ресиверы.



Вынужден отметить, что заметны ещё недоработки в первом софте.

Есть проблемы с настройкой таймера, не откалиброван индикатор поиски сигнала на спутники - шкала зашкаливает при большой силе сигнала.

Не совсем оптимально задействованы кнопки дистанционного пульта управления.

Думаю, что вопросы связанные с подработкой софта будут быстро и успешно решаться, потому что у фирмы есть исходники софта на этот ресивер.



Предполагаю, что этот ресивер будет пользоваться спросом и надолго попадёт в список товаров предлагаемых фирмой "МОСТ"



MOCT

06.12.10



Ресивер подробно описан здесь: http://openbox.ua/receivers/s1/



Основные технические характеристики ресивера


Тюнер (Входной блок) Sharp S7VZ0502
Входной разъем Тип 'F’, IEC169-24 «мама»
Диапазон частот 950MГц ~ 2150MГц
Уровень входного сигнала От -25 до –65 ДБ
Полоса пропускания 34МГц/4МГц (с шагом 2MHz)
Пит. конвертера и поляризация 14/18В +/- 5%, 0.5А макс
Переключение частоты 22кГц +/- 2кГц, 0.6Впит +/-
Демодуляция QPSK
Входная скорость потока 1-45Msps (SCPC, MCPC)
Декодер FEC 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC 1.0, 1.1, 1.2, 1.3 Совместимый (USALS)

Декодирование Аудио/Видео MPEG
Транспортный поток Спецификация трансп.потока MPEG-2 ISO/IEC 13818-1
Входной поток видео Максимум 15 МГб / сек
Входной поток аудио Максимум 15 МГб / сек
Формат изображения 4:3, 16:9, Letter Box, Pan Scan
Видео разрешение 720x576(PAL), 720x480(NTSC)
Декодирование аудио MPEG Layer I and II
Режим аудио Одноканальный, Двухканальный. Стерео
Дискретизация 16,22,05,24,32,44.1, 48KHz


Микропроцессор и память
Главный процессор Ali 3329D KAPPA
CPU Clock 200 MHz
Flash Память 4 Mб
SDRAM 32 Mб

Порт данных RS232
Соединитель 9Pin D-sub Type
Протокол RS232 асинхронный
Скорость передачи данных Максимум 115.2Кб/сек

Порт данных LAN (Ethernet)
Соединитель RJ45 Type
Протокол TCP/IP
Скорость передачи данных Максимум 10Мбит/сек

Антенный Модулятор RF-разъем 75Ом, IEC 169-2, папа/мама
Частота (каналы) 470MГц ~ 860MГц (Канал 21-69)
Стандарт ТВ PAL D/K.B/G.I
Запрограммированный канал Канал 38 Pal B/G, изменяется в меню

Передняя панель
Цифровая панель Показ номера канала, режимов работы ресивера
8 клавиш Питание, предыдущий канал и следующий канал, Меню, Выход (Exit), ОК, громкость тише и громче

Задняя панель
Входной разъем Тип F соединитель
Выходная антенная петля Тип F соединитель
ТВ Скарт VYU(компонент), S-Video, RGB, CVBS, Stereo Audio
Разъем S/PDIF Цифровой оптический аудио выход
RS-232 Порт 9 Pin D-sub Type
LAN Порт Ethernet RJ-45p
DVI Цифровой выход видео 576i и аудио (HDMI)

Внешнее управление
Тип Инфракрасный порт (Частота несущей: 38KГц)
Батарейки 2 x 1.5 Вольт Типа ААА

Прочее
Входное напряжение AC90-260 Вольт, 50/60 Гц
Потребляемая мощность Максимум 30 Ватт
В ждущем режиме Менее 4 Ватт
Размеры 260 x 150 x 45mm
Рабочая температура 0 ~ +40°C
Температура хранения 0°C ~ + 65°C
Вес нетто 1,5 кг
Вес брутто 2,0 кг

Возможности ресивера

• Полный ТВ Гид (на провайдерах, которые транслируют его в потоке, например НТВ+. Триколор, Радуга ТВ, Континент и т.д.)
• Многопользовательский интерфейс OSD на (10 языков)
• Универсальный выход PAL / NTSC
• Быстрое переключение каналов
• Память на 7000 телевизионных каналов и 2000 радиопрограмм
• 12 списков любимых программ (фаворитов) по 500 каналов в каждом
• Сортировка по алфавиту, спутнику и FTA/CA
• Универсальный прием SCPC и МСРС в С/Ku диапазоне
• DV OUT, RGB, S-Video, композитный и компонентный выходы видеосигнала
• S/PDIF цифровой оптический выход звука
• Полноцветное Try color графическое меню пользователя (интерфейс)
• Многоязычный телетекст и субтитры (txt и DVB формат)
• USB 2.0 Host порт для различных устройств
• Запись до двух каналов с одного транспондера одновременно
• Режим Таймшифт с автоматической активацией (120 мин. по умолчанию)
• Воспроизведение мультимедиа файлов DVR, MPEG2, XViD, DiVX, AVI, JPEG/JPG и MP3
• Поддержка USB HUB (поддерживает 4 устройства на 1 USB входе через USB HUB)
• Совместимость с различными USB накопителями и концентраторами
• Цифровой выход DV OUT для превосходного качества звука и изображения
• Система поддержки «скрытых» субтитров через назначенный номер страницы телетекста
• Система отображения полных данных канала
• PIG - Picture in Graphic (картинка в графике)
• Поканальное и групповое перемещение, удаление, переименование любимых списков
• Поканальная и групповая родительская блокировка, переименование канала, удаление и перемещение каналов
• Поиск каналов по Спутнику и Транспондеру, сетевой поиск, поиск по выбранным PID
• Уникальная функция «Слепого» поиска с регулировкой шага сканирования диапазона
• Сканирование нескольких спутников (режим группового сканирования спутников)
• Поддержка протоколов DiSEqC 1.0, 1.1, 1.2 и 1.3 (USALS)
• Обновление ПО через порт RS-232С (приёмник – приёмник, компьютер - приёмник)
• Быстрое и удобное обновление ПО через USB накопитель (без участия компьютера)
• Расширенные функции редактирования каналов и установок через порт RS-232С (компьютер - приёмник) при помощи специальной программы - редактора
• Возможность обновления, списка каналов и установок ПО с мастер ресивера (приёмник – приёмник)

Клиентская часть для "хитрого просмотра"
• Клиентский протокол newcamD для внешнего Ш****га и для организации Home Share
• 16 логических портов, с автоматическим контролем соединения
• Фильтрация по иденту на каждом логическом порте ПО ВСЕМ ИДЕНТАМ, которые транслирует порт
• Возможность контроля времени запрос/ответ по всем соединениям
• Возможность контроля кол-ва запросов/ответов по всем соединениям
• Одновременная и независимая работа ресивера по Com port и Lan port как в режиме клиента, так и в режиме сервера..
• Возможность организации распределения запросов по разным серверам для одного провайдера (при дубль-записи двух каналов)

Серверная часть
• Логический сервер с парольным/беспарольным доступом
• Автоматическое тестирование смарт-карты для определения кол-ва подключаемых клиентских соединений/запросов и времени переключения каналов на клиентском оборудовании
• Автоматическое ограничение предельного кол-ва запросов на карту

Картридер
• Универсальный картридер, работающий практически со всеми известными на сегодняшний день картами и кодировками, в отличии от линейки X-5XX поддерживает работу новые карт NDS/Videoguard Sky Deutschland

Файловые системы внешних носителей
FAT-32 и NTFS

Комплект поставки

  • Приемник

  • Пульт ДУ

  • 2 батарейки типа AAА (для ПДУ)

  • Руководство пользователя на русском языке





Из опыта эксплуатации ресивера

Родительский пароль на закрытые каналы "9200"

Тот кто приобрёл ресивер "OpenBox", может зарегистрироваться на украинском форуме http://satupload.info/index.php  и всегда своевременно и бесплатно получить здесь ВСЮ необходимую информацию для своего ресивера.

- с новыми софтами, чтобы смотреть каналы закодированные в системе кодирования "БИСС", надо включить неработающий канал, нажать на пульте "MENU", перейти на "Приложение", нажать "ОК", перейти на "Бисс", нажать "ОК" и переходя от одного ключа к другому, нажимать на кнопку "ОК", пока нужный канал не заработает.

- Подключение коммутатора "SW101D"(DiSEgC 1-10) к ресиверам "Openbox"

(Openbox X-820CI, Openbox X-810, Openbox X-800, Openbox F-300):

В отличие от большинства других аппаратов, у ресиверов модельного ряда "Openbox" есть в программе замечательная функция "DiSEgC 1.1". Достаточно запрограммировать коммутатор в режим "N 2", или в режим "N 7" и коммутирование этих двух приборов упрощается "до безобразия".

Надо:

- нажать на дистанционном пульте управления кнопку "МЕНU";

- при горящей надписи "Установка" нажать кнопку "ОК";

- при горящей надписи "Поиск каналов" нажать кнопку "ОК";

- выбираем нужный спутник, кнопкой стрелкой " > " переходим в правый раздел;

- напротив надписи "DiSEgC" ставим значение "1.1";

- напротив надписи "Port" ставим значение "1";

- напротив надписи "Uncommitted" ставим номер разьёма, на который подключен данный спутник на коммутаторе.

  Проверьте, всё работает!



- Чтобы загрузить сеттинг в ресивер, надо открыть эдитор «pobedit.exe», кликнуть на надпись“settings“, открыть нужный файл с каналами, ещё раз кликнуть на надпись“settings“ и кликнуть на надпись „Send“.

Не прерывать загрузку до появления на дисплее ресивера «8888», после этого следует отключить ресивер от сети.



Подключать антенный кабель можно только при отключенном от сети ресивере.



Дополнительные настройки:



-Чтобы расставить каналы в нужном порядке надо на  пульте нажать кнопку (MENU), КУРСОРОМ перейти на надпись «Редактор каналов», нажать на кнопку «ОК» при горящей надписи «Редактирование Каналов», нажать на кнопку «ОК». Зацепляете нужный канал, нажав на кнопку «ОК», курсором переходите туда где должен стоять этот канал и нажимаете синюю кнопку (SLEEP).

Передвигать можно сразу несколько каналов.

В этом-же режиме можно удалять каналы, переименовывать их или блокировать.

Для закрепления изменений, надо нажать на кнопку „EXIT“;



- Чтобы включить радиканалы надо на пульте нажать на кнопку  «TV/R»;



-  Чтобы переключиться  на другой фаворитный список, надо на пульте нажать на кнопку „FAV“ и выбрав нужный список, нажать на кнопку «ОК»;



- Чтобы добавить каналы в фаворитные списки, надо на  пульте нажать кнопку (MENU), КУРСОРОМ перейти на надпись «Редактор каналов», нажать на кнопку «ОК» перейти на надпись «Группа Любимые», нажать на кнопку «ОК». Далее можно руководствоваться надписями;



-Чтобы зафиксировать в ресивере новые каналы, надо на пульте управления нажать кнопку «MENU», курсором перейти на «Установка» и нажать на кнопку «ОК», курсором перейти на «Поиск каналов» и нажать на кнопку «ОК», выбрать нужный спутник и нажать на кнопку «ОК» чтобы название спутника загорелось синим цветом, нажать на жёлтую кнопку, выбрать нужную частоту и нажать ещё раз жёлтую кнопку. Если нужных параметров в списке нет, надо нажать зелёную кнопку и добавить нужные цифры, зафиксировав это нажатием на кнопку «ОК» и опять начать поиск нажатием на жёлтую кнопку. Выходить из меню и закреплять изменения надо нажимая на кнопку «EXIT». Новые каналы пропишутся в конце общего списка;



-         На некоторых каналах есть несколько звуковых дорожек. Если нет звука или надо изменить язык  вещания, можно использовать для этого красную кнопочку на пульте управления.



-         Ресивер имеет встроенный эммулятор, позволяющий смотреть некоторые закодированные каналы без карты., зайти в этот раздел можно если нажать на «MENU» и набрать на пульте цифры «1117», здесь можно ввести новые коды.






 de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de.de



Receiver "Openbox S1"





Technische Daten -Empfänger

TV (Input-Block) Sharp S7VZ0502
Input Anschlusstyp 'F', IEC169-24 weiblich
Frequenzbereich 950MGts ~ 2150MGts
Eingangsempfindlichkeit von -25 bis -65 dB
Bytes 34MGts/4MGts (Schritt 2 MH
Pete. Konverter und die Polarisation 14/18V + / - 5%, max 0.5A
Schaltfrequenz 22kHz + / - 2kHz, 0.6Vpit + / -
Demodulation QPSK
Eingabe Flussrate von 1-45Msps (SCPC, MCPC)
FEC-Decoder 1 / 2, 2 / 3, 3 / 4, 6.5 8.7
DiSEqC 1.0, 1.1, 1.2, 1.3 kompatibel (USALS)

Dekodierung von Audio / Video MPEG

Transport Stream Specification transp.potoka MPEG-2 ISO / IEC 13818-1
Der Eingang Video-Stream maximal 15 MGB / sec
Der Eingang Audio-Stream maximal 15 MGB / sec
Bildformat 4:3, 16:9, Letterbox, Pan Scan
Video-Auflösung 720x576 (PAL), 720x480 (NTSC)
Audio Decoder MPEG Layer I und II
Audio-Modus Single Channel, Dual-Channel. Stereo
Diskretisierung 16,22,05,24,32,44.1, 48KHz

Mikroprozessor und Speicher

Der Hauptprozessor Ali 3329D KAPPA
CPU Takt 200 MHz
Flash-Speicher 4 MB
32 MB SDRAM

RS232 Datenschnittstelle

Connector 9poligen D-Sub-Typ
Protokoll RS232 Asynchronous
Maximale Datenübertragungsrate 115.2Kb/sek

Data Port LAN (Ethernet)

Steckverbinder RJ45 Typ
TCP / IP-Protokoll
Maximale Datenübertragungsrate 10Mbit/sek

Antenne Modulator HF-Steckverbinder 75 Ohm, IEC 169-2, Vater / Mutter
Frequenzen (Kanäle) 470MGts ~ 860MGts (Kanal 21-69)
TV-Standard PAL D / KB / GI
Preset-Sender Canal 38 PAL B / G, die Änderung der Speisekarte

Frontseite

Digital Panel Display Kanalnummern, Betrieb Empfänger
8 Tasten Power, vorherigen Kanal und einen weiteren Kanal, Menü, Exit (Beenden), OK, das Volumen der leiser und lauter

Rückwand

Eingang F Steckverbinder
Ausgang Antennenschleife Typ F-Stecker
TV Scarth VYU (Komponente), S-Video, RGB, CVBS, Stereo-Audio
Anschluss S / PDIF Digital Audio Ausgang
RS-232 Port 9 Pin D-Sub-Typ
LAN-Port Ethernet RJ-45p
Digitalem DVI Video-Ausgang und Audio-576i (HDMI)

Verschiedenes

Eingangsspannung AC90-260 V, 50/60 Hz
Leistungsaufnahme 30 Watt maximal
Im Standby-Modus weniger als 4 Watt
Abmessungen 260 x 150 x 45mm
Betriebstemperatur 0 ~ +40 ° C
Lagertemperatur 0 ° C ~ + 65 ° C
Nettogewicht 1,5 kg
Gross Gewicht 2,0 kg

Möglichkeiten Empfänger

• Volle TV Guide (für Anbieter, die es in den Stream ausgestrahlt, wie NTV +. Tricolour, Rainbow TV, Kontinent, etc.)
• Multi-User-Interface auf dem OSD (10 Sprachen)
• Universal-Ausgang PAL / NTSC
• Schneller Senderwechsel
• Speicher für 7000 TV-Kanäle und 2000 Radio
• 12-Listen der beliebtesten Programme (Favoriten) zu 500 Kanäle in jeder
• Alphabetisch sortieren, Satelliten-und FTA / CA
• Universelle SCPC Empfang und das IKRK in der C / Ku-Band
• DV Ausgang, RGB, S-Video, Composite-und Component-Video-Ausgänge
• S / PDIF optischer digitaler Audioausgang
• Vollfarb-Versuchen Farbe grafische Menü (Schnittstelle)
• Mehrsprachige Teletext und Untertitel (txt-und DVB-Format)
• USB 2.0 Host Port für verschiedene Geräte
• Aufnahme von bis zu zwei Kanäle gleichzeitig von einem Transponder
• Modus Taymshift mit automatischer Aktivierung (120 min. Default)
• Wiedergabe von Multimedia-Dateien, DVR, MPEG2, XviD, DivX, AVI, JPEG / JPG und MP3
• Unterstützt USB HUB (unterstützt 4 Geräte auf 1 USB-Eingang über USB-Hub)
• Kompatibel mit verschiedenen USB-Laufwerke und-Hubs
• Digitalausgang DV OUT für hervorragende Bild-und Tonqualität
• Der Support-System von "versteckten" Untertitel durch eine bestimmte Anzahl von Videotextseiten
• Das Display-System von kompletten Daten-Kanal
• PIG - Picture in Graphic (Picture in Graphic)
• Pro-Kanal und Gruppe verschieben, löschen, umbenennen, Favoritenlisten
• Pro-Kanal und Gruppe Kindersicherung, Kanal umbenennen, löschen und verschieben Kanäle
• Suche nach Kanälen über Satellit und Transponder, einem Netzwerk, Suche nach dem ausgewählten PID
• Ein einzigartiges Merkmal des "blinden" Suche mit einstellbarer Tonhöhe Scan
• Scannen mehrerer Satelliten (Satelliten-Scan-Modus der Gruppe)
• Protokoll-Unterstützung DiSEqC 1.0, 1.1, 1.2 und 1.3 (USALS)
• Software-Upgrades über RS-232C (Receiver - Empfänger, PC - Empfänger)
• Schnell und einfach via USB-Laufwerk (ohne Computer) aktualisiert
• Erweiterte Kanal-Bearbeitung und Einrichtungen über die RS-232C (PC - Receiver) durch ein spezielles Programm - Editor
• Fähigkeit, die Liste der Kanäle und Anlagen für die Master-Receiver (Empfänger - Empfänger) aktualisieren


Der Client-Teil von "Tricky Sicht"

• Client-Protokoll Newcamd externen W **** n und für die Organisation Home weiterempfehlen
• 16 logischen Ports mit automatischer Verbindung steuern
• Filterung von Identifikation auf jeder logischen Häfen rund um den Ident, was übersetzt den Hafen
• Möglichkeit zur Steuerung der Zeit ein Request / Response für alle Verbindungen
• Fähigkeit zur Anzahl der Anfragen / Antworten für alle Verbindungen kontrollieren
• Simultane und unabhängige Arbeit der Empfänger auf Com-Port und den LAN-Port im Client-Modus und Server-Modus ..
• Fähigkeit, die Verteilung der Zugriffe auf verschiedene Server zu einem Anbieter organisieren (mit der doppelten Erfassung von zwei Kanälen)

Die Server-Seite ..

• Logische Server mit Passwort / Passwort an Zugang
• Automatische Prüfung von einer Smartcard zur Bestimmung der Anzahl angeschlossenen Client-Verbindungen / Gesuche und die Zeit der Schaltkanäle auf der Client-Hardware
• Automatische Begrenzung der Anzahl der Abfragen auf der Karte

Card Reader
• Multi-Kartenleser, der Codierung arbeitet mit nahezu allen bekannten und aktuellsten Karten, im Gegensatz zu X-Linie 5XX unterstützt die neue Karte NDS / Videoguard Sky Deutschland


Dateisysteme externen Medien


FAT-32 und NTFS

Der Empfänger ist kompatibel mit allen Programmen, die für die Reihe von X-8HH und X-5xx geschrieben wurden ..
Kanallisten, Einrichtungen für die alten Leitungen .. Key-Datei ist ein bisschen geändert, funktioniert aber mit Pobedit
